平燙機
產品名稱

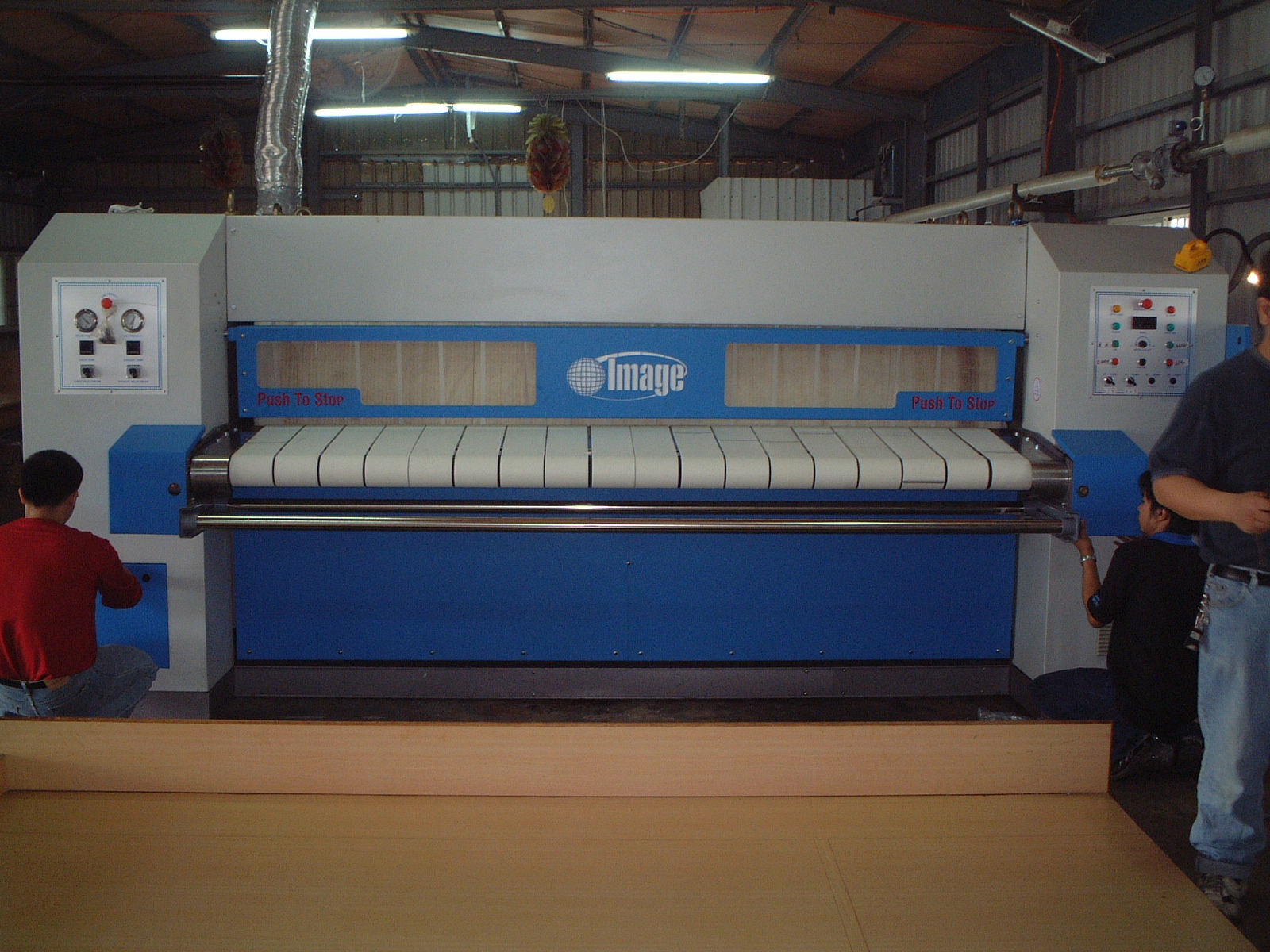

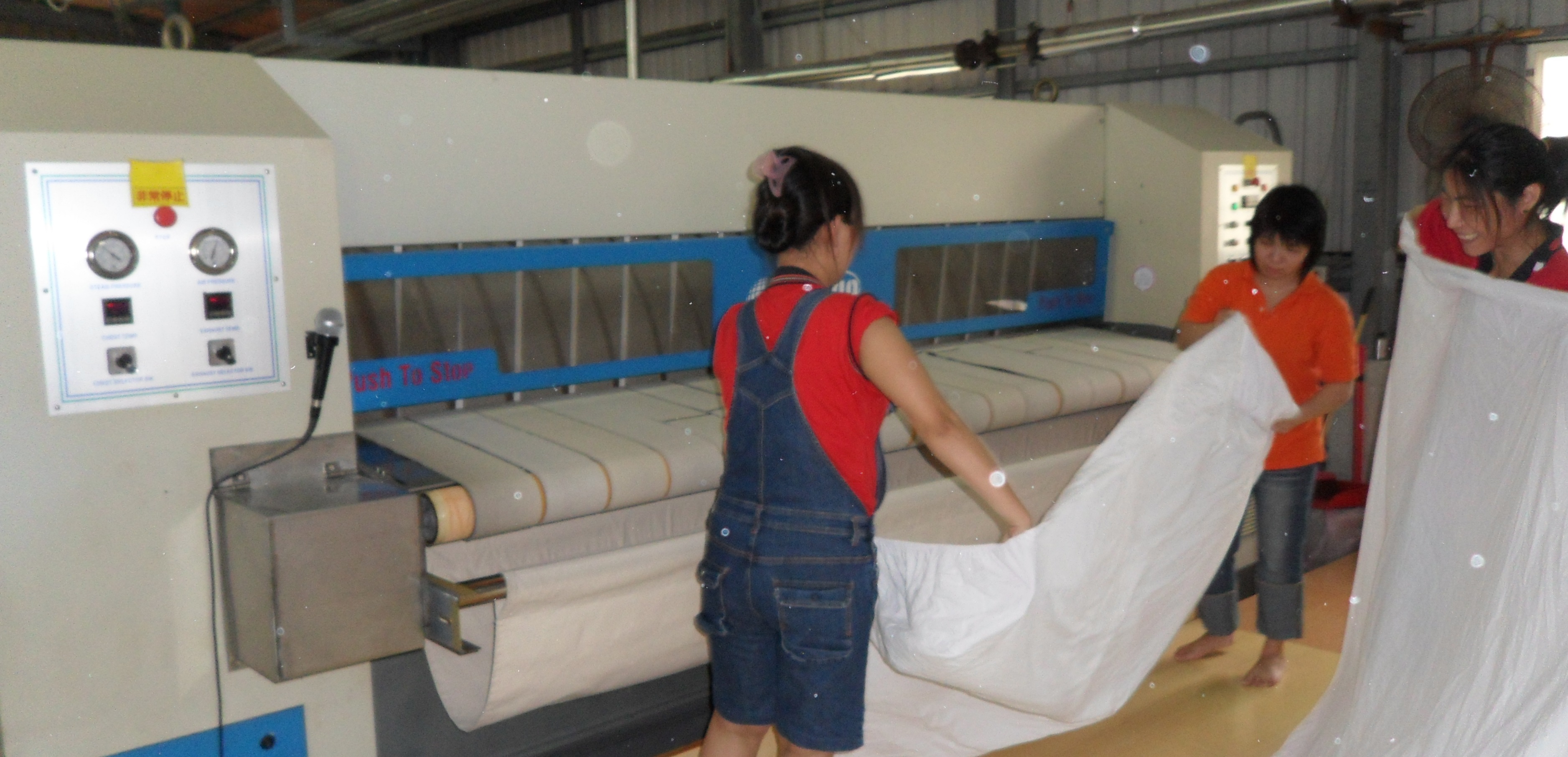

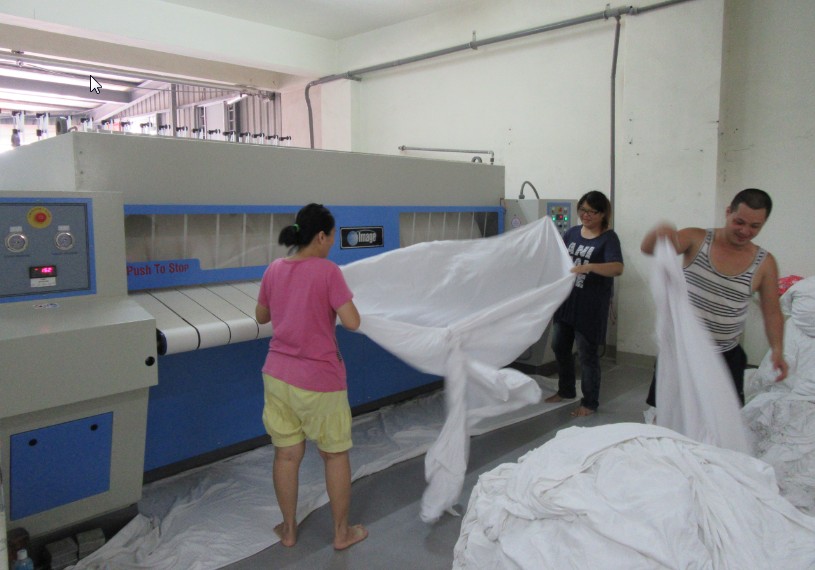

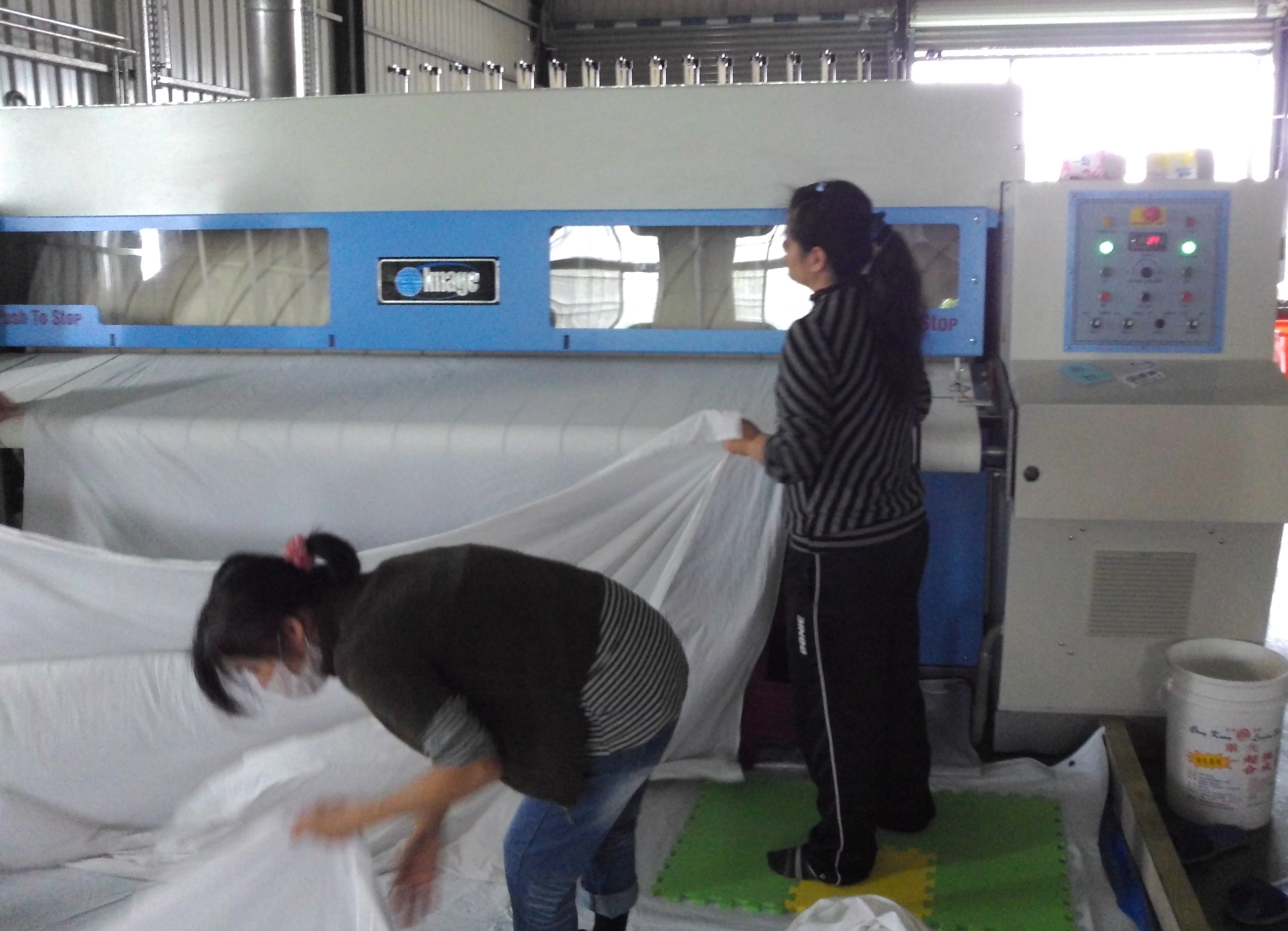

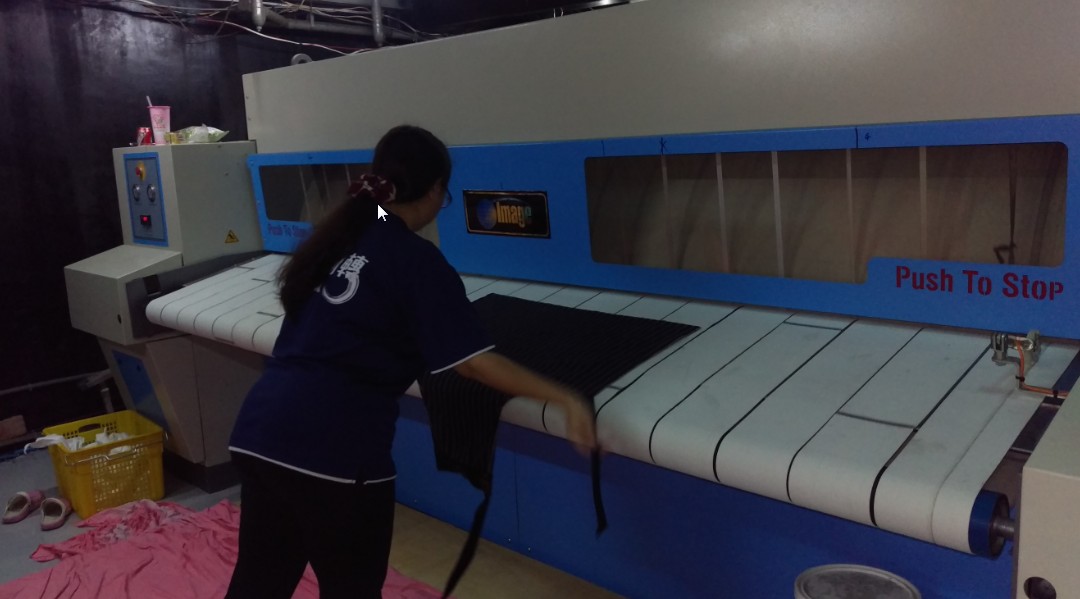

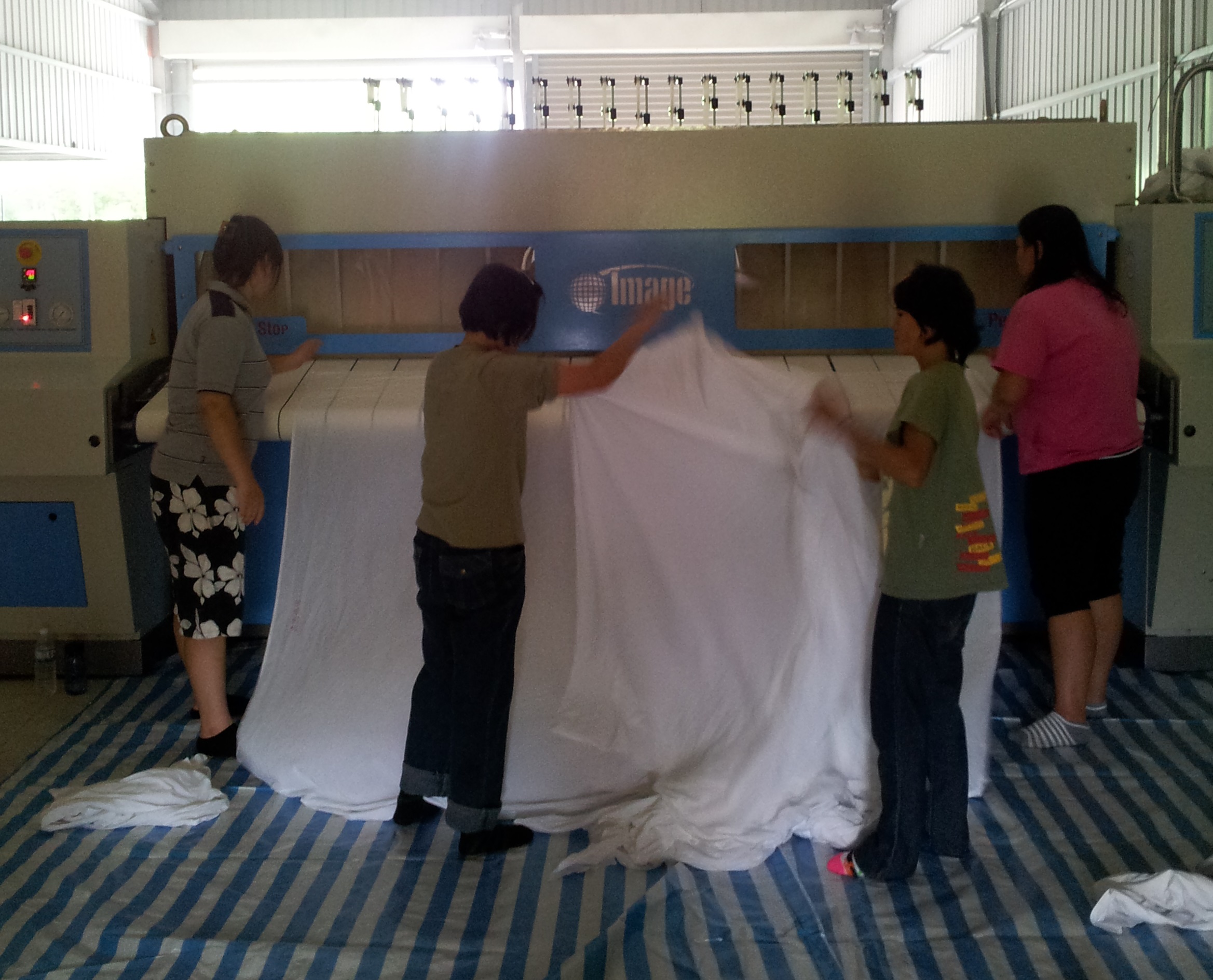

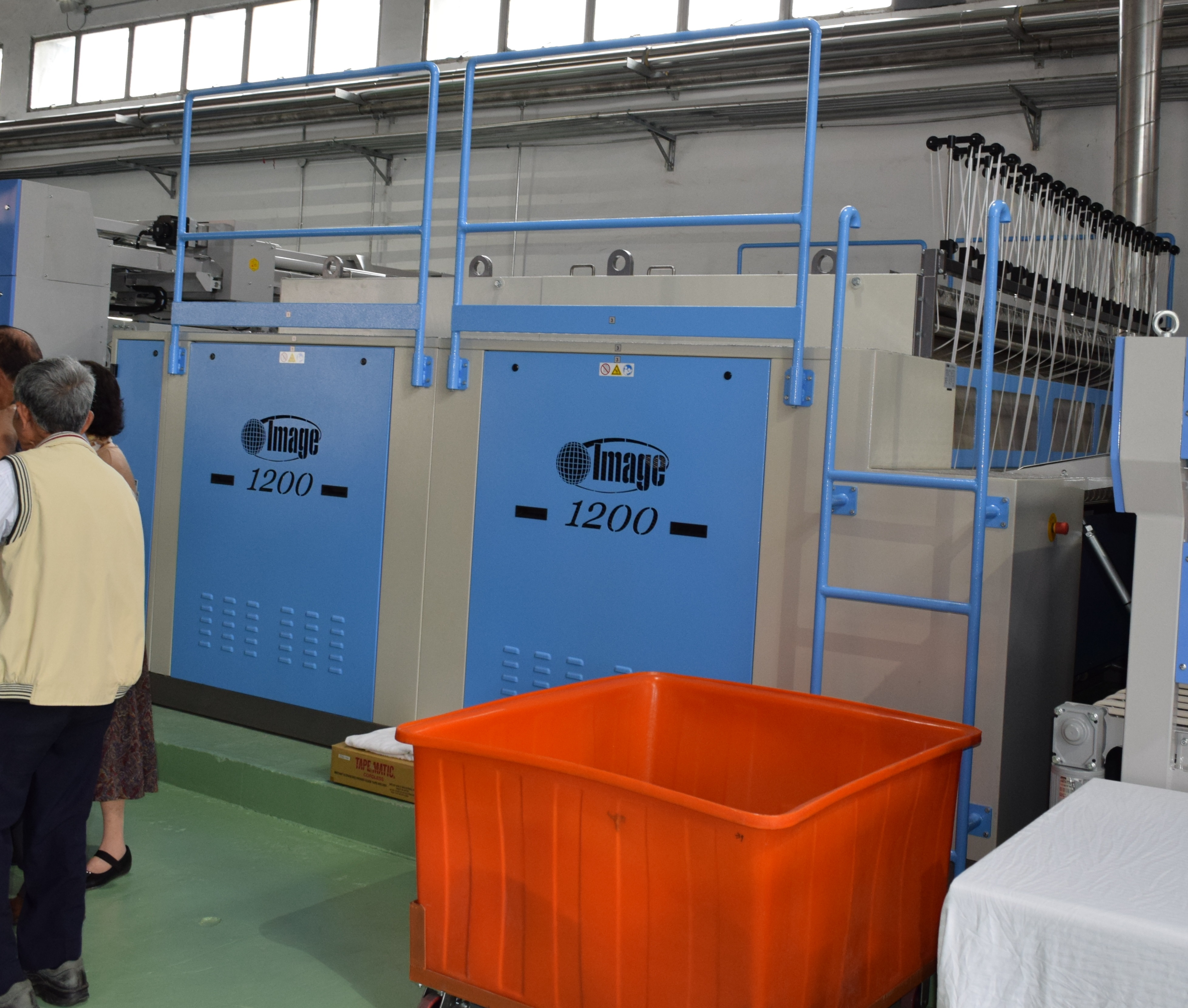

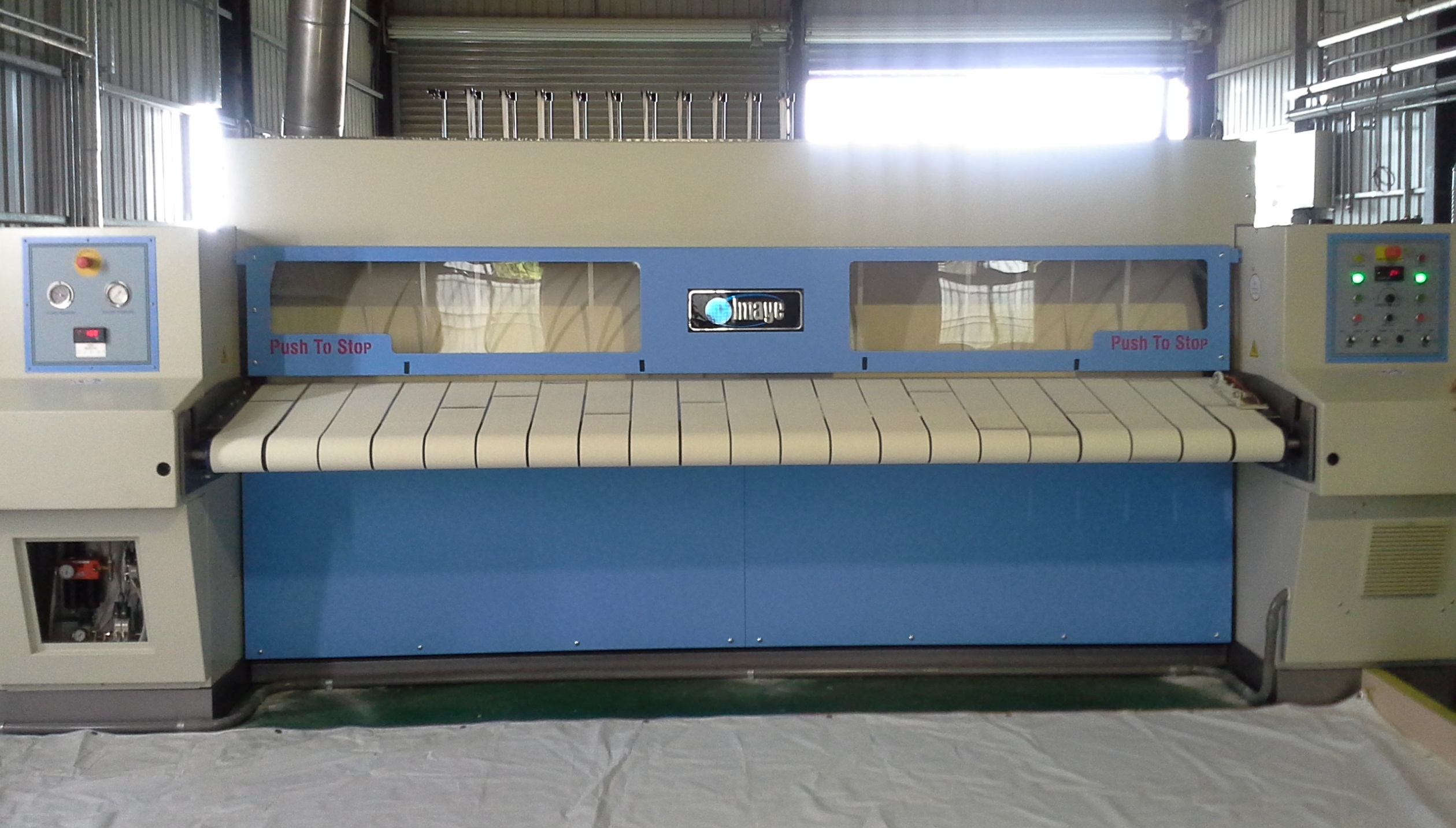

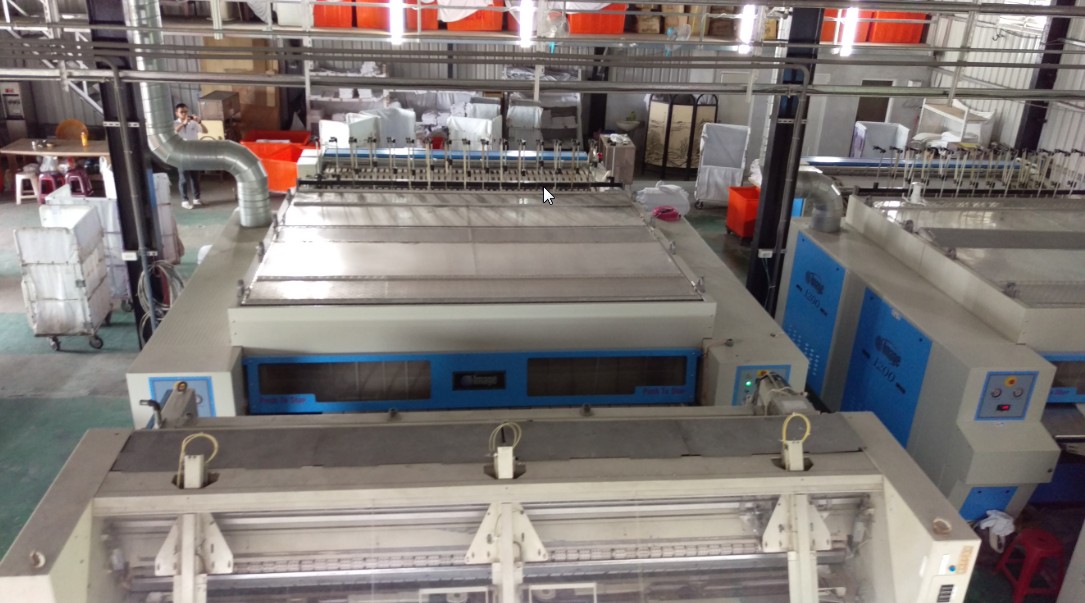

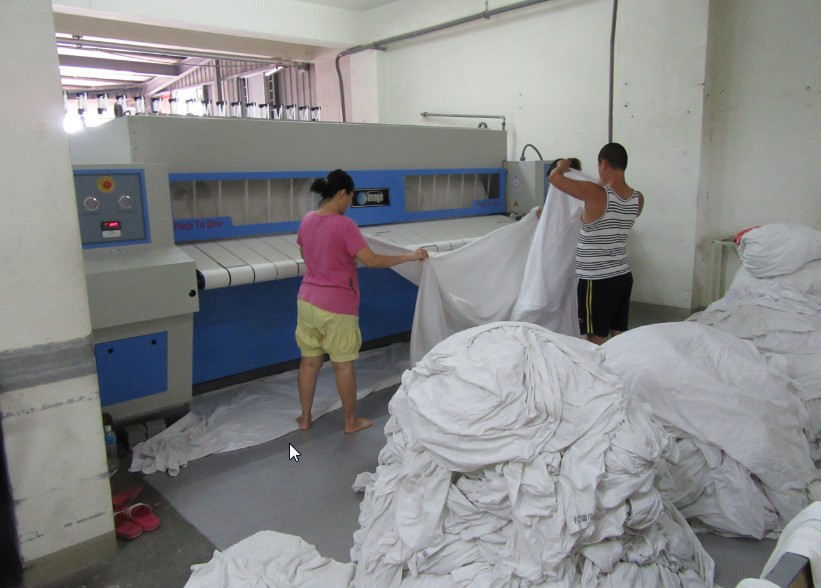

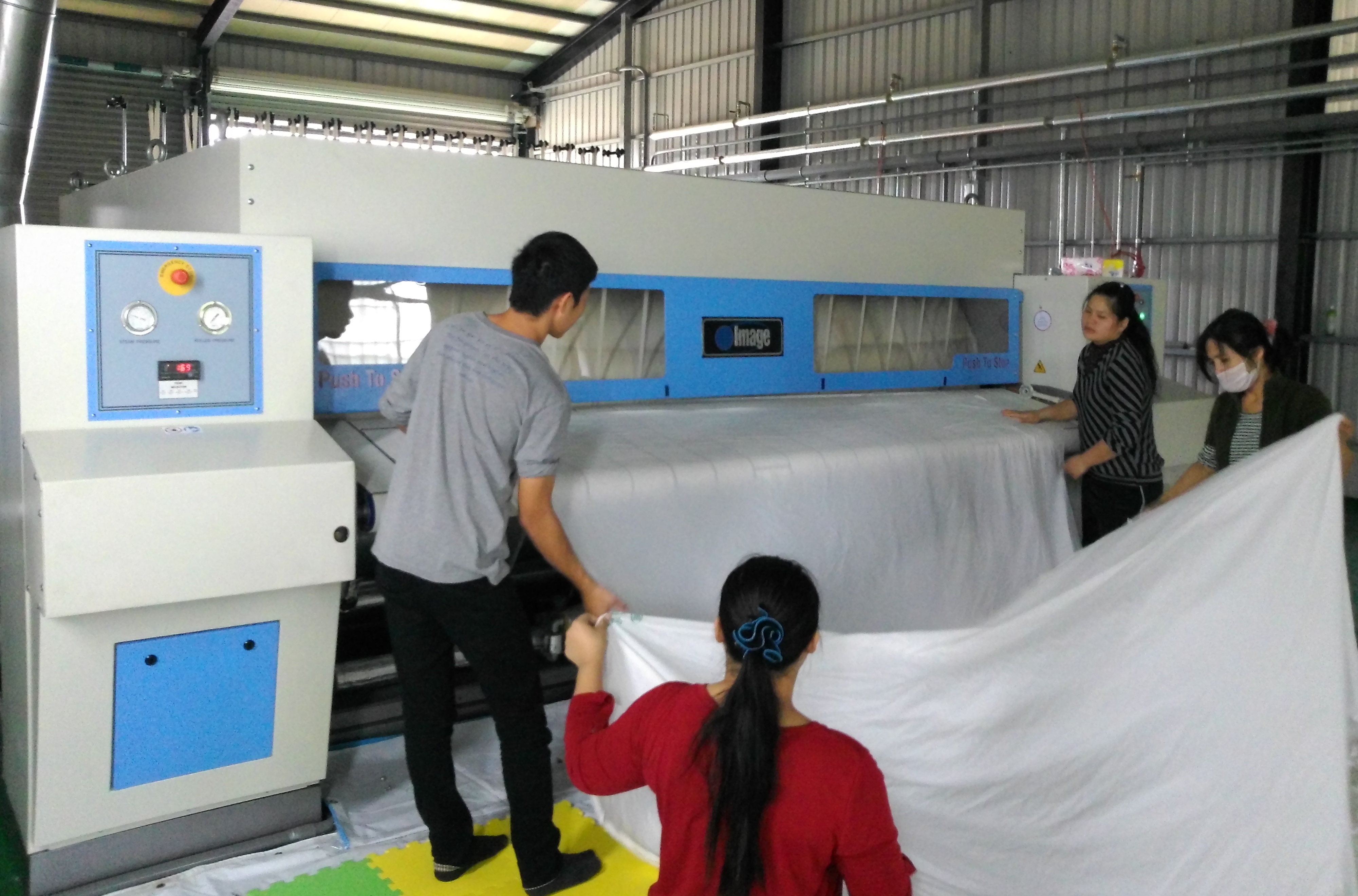

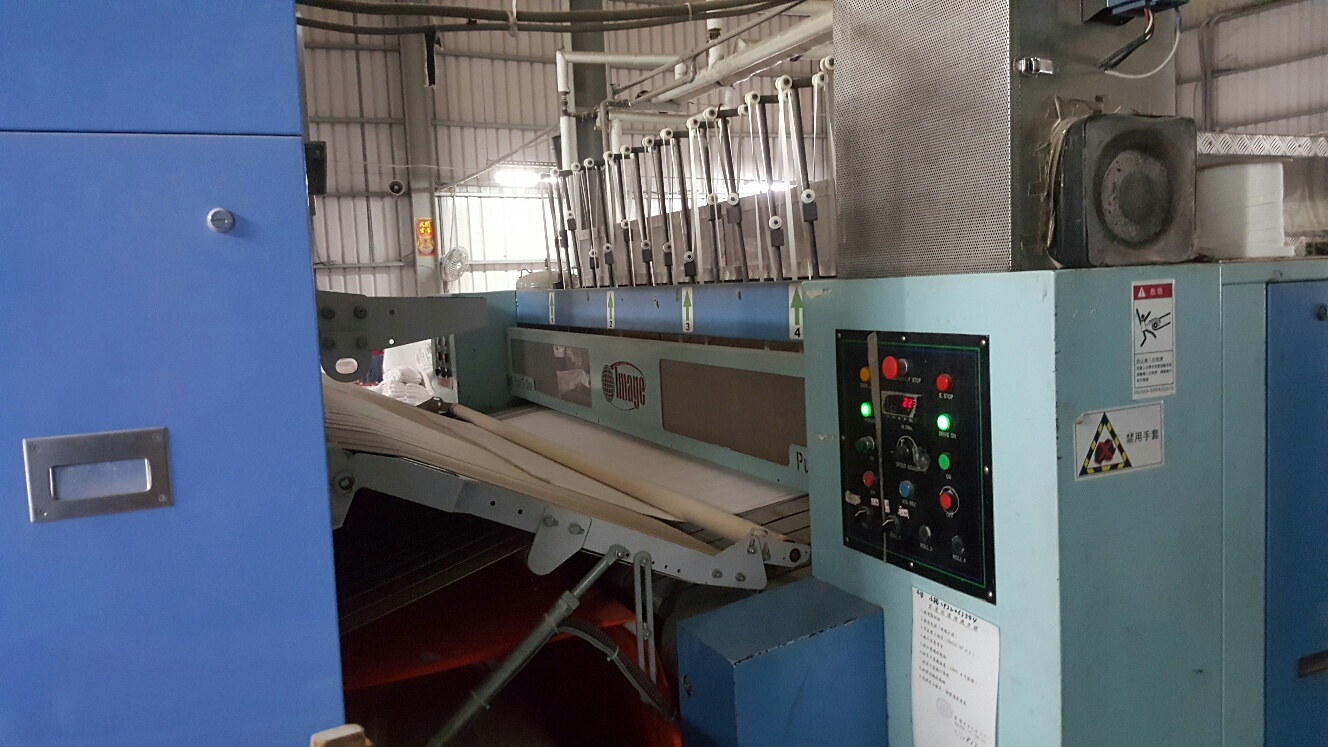

槽式平燙機
產品型號
IM系列
產品簡介

(工業平燙機)
  800 mm

1200 mm

1600 mm

特色說明：

  • 高生產力，高品質，低能源消耗。
  • 槽式平燙機的滾輪數可依需要隨時添加，亦可應需要加接不同直徑之滾輪；另可加上覆式燙槽，一次完成兩面之平燙作業。
  • 滾輪採氣動式上升，下降；且依前輪，後輪順序動作，可使引導帶平整受壓，延長引導帶之壽命，且遇停電或突發狀況，滾輪自動上升，確保安全。
  • 手指安全擋板採透明耐溫壓克力板，觀察方便且可輕易拆除清潔。
  • 引導帶固定座可簡單的左右移動，此可防止毛毯變形受損，增加平燙品質。
  • 輪與輪及各管路之結合皆採法蘭定位式，結合簡單，確實。

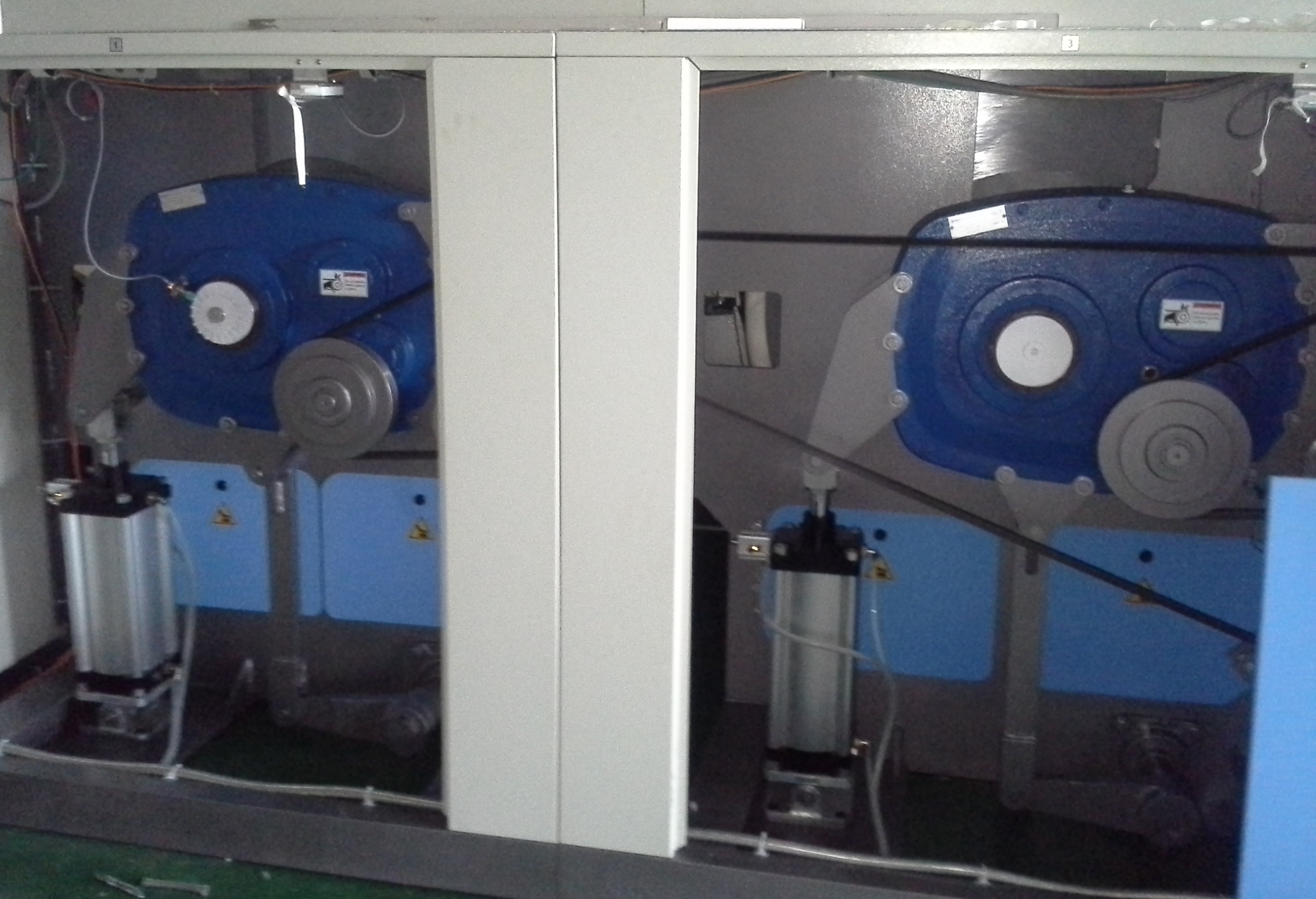

  • 每輪獨立之減速機，採皮帶式傳動，運轉無聲。
  • 每輪速度皆可微調，此可達到最佳平燙品質，減低平燙物之損耗。
  • 每輪獨立之抽風系統可依需要各自調整抽風量，減低能源之消耗。

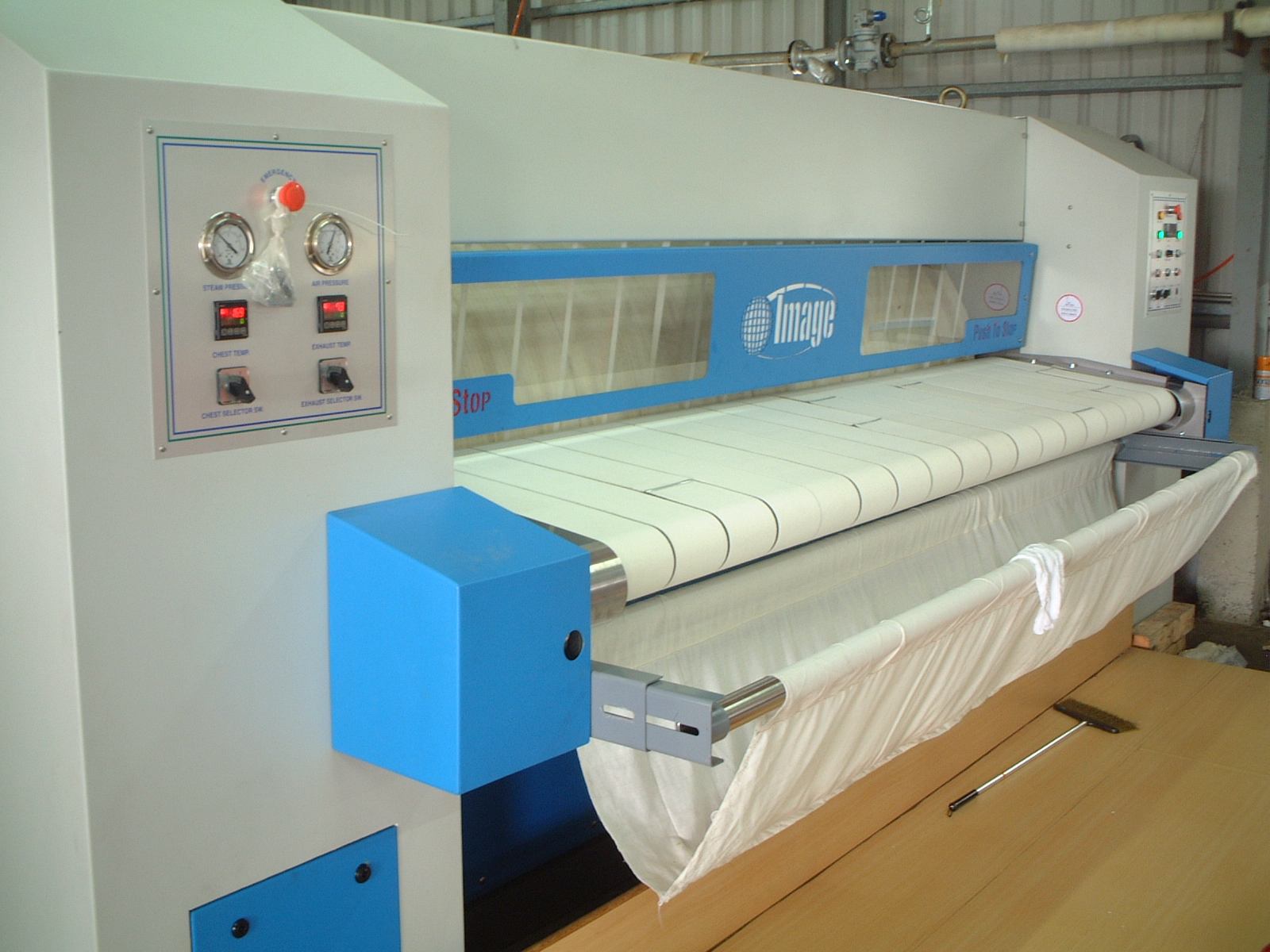

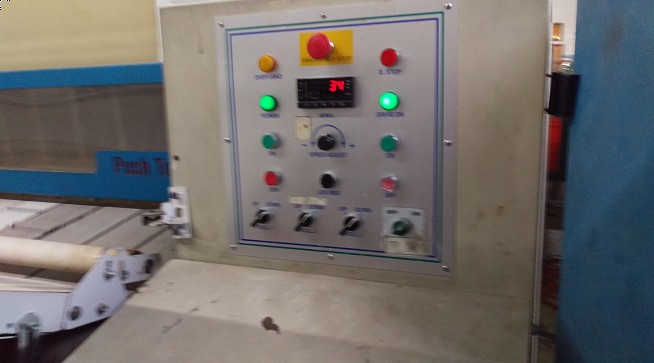

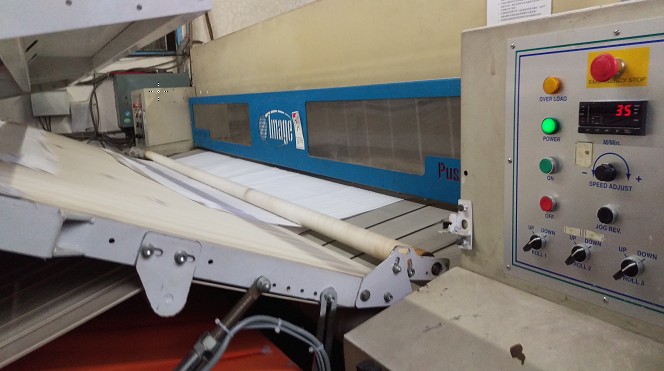

  • 平燙速度採數字顯示式，另附燙槽溫度表，滾輪溫度表，電流表另 可加裝滾輪抽風真空表。
  • 當平機上臘時，可停止抽風以確保毛毯之透氣性及上臘之均勻性。
  • 機器內部蒸汽管路由原廠外覆保溫材。
  • 設備前後端板保溫：原廠已作保溫。
  • 設備左右端板及門保溫：原廠已作保溫。
  • 燙床保溫：原廠已作保溫。
  • 排氣罩：原廠提供尺寸台灣製造，或原廠製造(可選擇)。可節省皮帶輪眾多軸承的損耗及耐熱皮帶等昂貴的耗材。
  • 傳動馬達：EC變速馬達，18.5KW(25HP)。


主要規格︰

  1. 輪徑1200mm /輪數2輪/工作寬度3300mm。
  2. 驅動馬力﹕15kw(含)以上。
  3. 蒸氣進口管徑﹕2NPT(含)以上。
  4. 排水管徑﹕1 1/2 NPT (含)以上。
  5. 排風管徑: 10” (含)以上。
  6. 電源﹕220Vor380V/3/60HZ。


規格說明：
800*3000

IM槽式輪燙機系列
800 X 3000
 /
 /
 /
型號
800 X 3000 X1
800 X 3000 X2
800 X 3000 X 3
/
輪數
1
2
3
4
滾輪直徑 mm. (inch)
800 (31.5)
800 (31.5)
800 (31.5)
800 (31.5)
作業寬度 mm. (inch)
3000 (118.1)
3000 (118.1)
3000 (118.1)
3000 (118.1)
速度範圍 公尺/分 (呎/分)
6-20 (20-66)
4-38 (13-125)
5-50 (16-164)
5-50 (16-164)
驅動馬達能力 kw (HP)
3.75 (5)
7.5 (10)
11.25 (15)
15 (20)
排風馬達能力 kw (HP)
0.62 (0.7)
1.04 (1.4)
1.56 (2.1)
2.08 (2.8)
機器尺寸(寬X深X高)mm.
4290x2528x1780
4290x3668x1780
4290x4878x1780
4290x6088x1780
機器尺寸(寬X深X高)Inch
168.90x99.53x70.02
168.90x144.41x70.02
168.90x192.05x70.02
168.90x239.68x70.02
風量 Cmm. (Cfm)
18 (635.6)
36 (1271.2)
54 (1906.8)
72 (2542.2)
風管 mm. (inch)
203.2 (8)
203.2 (8)
279.4 (11)
279.4 (11)
進風口 mm. (inch)
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
出風口 mm. (inch)
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
電氣型
　/
　/
　/
　/
電源
220/380/415v.,220/440v./3Ph
電頻
50/60 Hz
蒸氣型
　/
　/
　/
　/
蒸汽耗損馬力 (BHP)
15
25
35
45
機器操作壓力 bar (Psi.)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
蒸汽進氣孔 mm (inch)
50.8 (2")
50.8 (2")
50.8 (2")
50.8 (2")
蒸汽出氣孔 mm (inch)
38.1 (1-1/2")
38.1 (1-1/2")
38.1 (1-1/2")
38.1 (1-1/2")
瓦斯型
　/
　/
　/
　/
瓦斯進氣 mm (inch)
25.4 (1")
25.4 (1")
—
—
機器淨重 公斤(磅數)
2844 (6272)
5688 (12544)
8553 (18860)
11418 (25176)

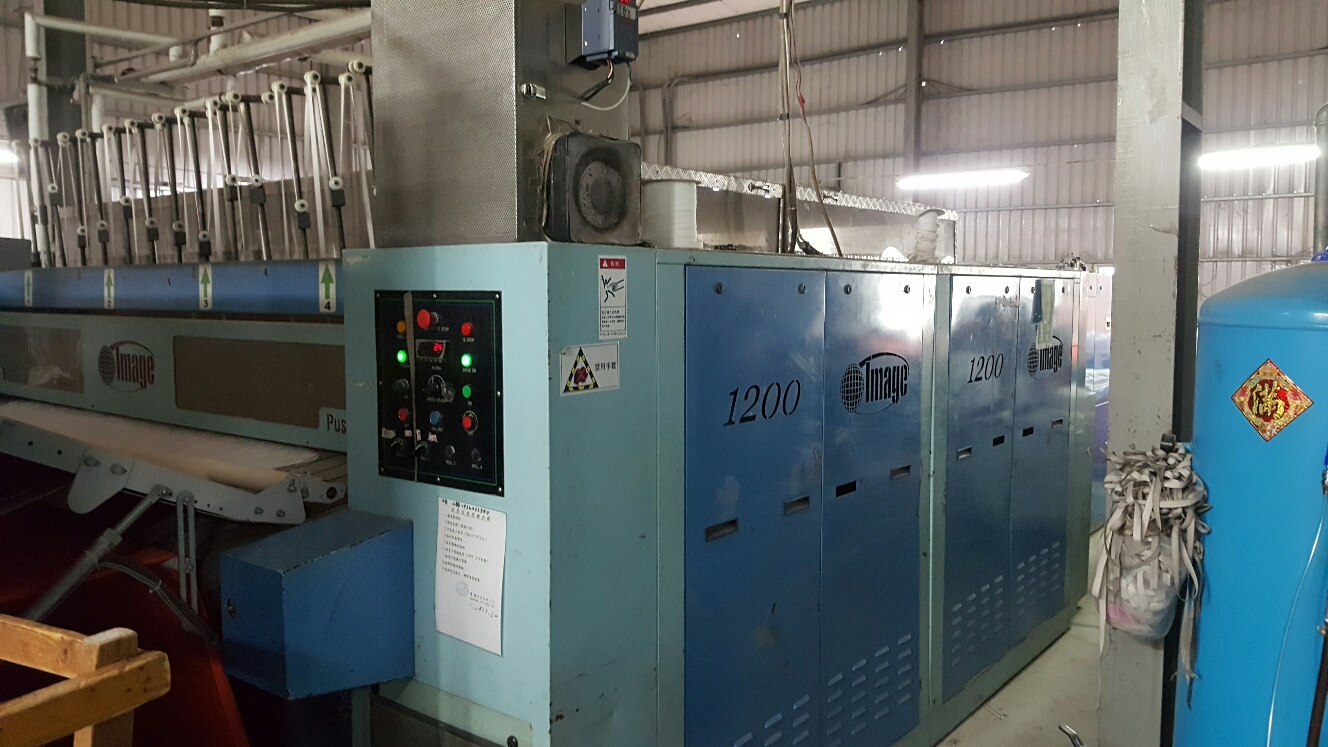

1200*3300/1600*3000
IM槽式輪燙機系列
1200 X 3000
　/
　/
1600 X 3000
型號
1200 X 3000 X1
1200 X 3000 X 2
1200 X 3000 X 3
1600 X 3000 X 1
輪數
1
2
3
1
滾輪直徑 mm. (inch)
1200 (47.2)
1200 (47.2)
1200 (47.2)
1600 (62.9)
作業寬度 mm. (inch)
3000 (118.1)
3000 (118.1)
3000 (118.1)
3000 (118.1)
速度範圍 公尺/分 (呎/分)
6-25 (20-82)
5-50 (16-164)
5-55 (16-180)
6-30 (20-98)
驅動馬達能力 kw (HP)
7.5 (10)
15 (20)
18.5 (25)
15 (20)
排風馬達能力 kw (HP)
1.2 (1.6)
2.4 (3.)
3.6 (4.8)
1.2 (1.6)
機器尺寸(寬X深X高)mm.
4450x2813x1888
4450x4429x1888
4450x6045x1888
4470x3435x2320
機器尺寸(寬X深X高)Inch
175.20x110.75x74.33
175.20x183x74.33
175.20x237.99x74.33
176x135.24x91.34
風量 Cmm. (Cfm)
30 (1059.3)
60 (2118.6)
90 (3177.9)
90 (3178.32)
風管 mm. (inch)
203.2 (8)
203.2 (8)
279.4 (11)
279.4 (11)
進風口 mm. (inch)
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
出風口 mm. (inch)
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
12.7 (1/2")
電氣型
　/
　/
　/
　/
電源
220/380/415v.,220/440v./3Ph
電頻
50/60 Hz
蒸氣型
　/
　/
　/
　/
蒸汽耗損馬力 (BHP)
20
35
45
35
機器操作壓力 bar (Psi.)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
6.2-10.35 (90-150)
蒸汽進氣孔 mm (inch)
50.8 (2")
50.8 (2")
50.8 (2")
50.8 (2")
蒸汽出氣孔 mm (inch)
38.1 (1-1/2")
38.1 (1-1/2")
38.1 (1-1/2")
38.1 (1-1/2")
瓦斯型
　/
　/
　/
　/
瓦斯進氣 mm (inch)
31.75 (1-1/4")
—
—
38.1 (1-1/2")
機器淨重 公斤(磅數)
3640 (8154)
7280 (9464)
10946 (24519)
7850 (17270)
